洛陽ug培訓——UG里一個圖紙頁中導出多個零件視圖
網站管理員2015-07-03 10:57:44507
問題描述：

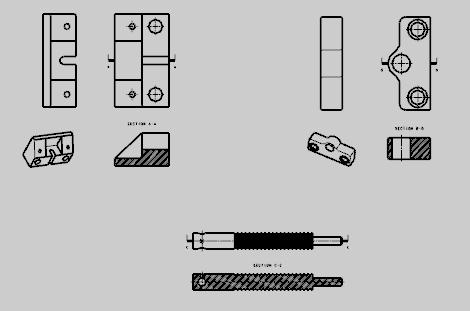

UG同一張圖紙頁中,可以放很多個不同零件的視圖..(比如在UG同一張圖紙里有A零件的三個視圖,也有B零件的三個視圖,也可以有多個零件的三個視圖.這樣可以方便把一套模具的全部散件，一次性導出到ＣＡＤ中
答案：用圖層來管理 （具體操作步驟如下：）
1. 在建模模塊里把不同的零件歸到圖層里面去
2. 把第一個零件所在的圖層打開，其余圖層關閉，也就是在建模環境里只看到我們想要轉視圖的這一個零件
3. 進入制圖模塊，新建圖紙頁，把第一個零件想要的視圖轉好，
4. 再次進入建模模塊，把第一個零件的圖層關閉，第二個零件所在的圖層打開，也就是在建模環境只有零件2的圖層打開了，其余圖層關閉，界面里面只看到零件2
5. 再次進入制圖模塊，再把第二個零件想要的視圖轉好，
6. 其余零件依次轉視圖！
