洛陽ug培訓——UGNX編程之如何改變刀軌顯示寬度
網站管理員2015-06-23 10:39:45539

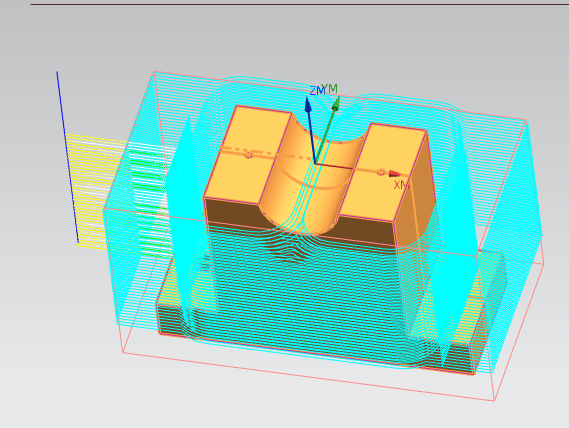

刀軌顯示寬度直接影響刀路顯示效果，影響編程者對刀路做出準確判斷。
UG默認顯示寬度，不利于編程，有必要設置一下以改變顯示效果。

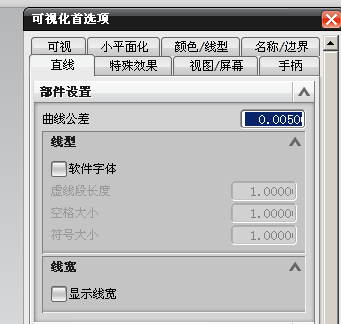

臨時改變顯示效果，只需要在可視化首選項/直線下面取消顯示線寬即可，如下圖：
一勞永逸的方法，在UG安裝目錄SiemensNX 8.5LOCALIZATIONprcsimpl_chinesestartup下面，找到model-plain-1-mm-template.prt.打開該文件，在同樣的位置：可視化首選項/直線下面取消顯示線寬并保存該文件。
這樣該設置即被永久改變，不需要重復設定。
需要注意的是，該設定對建模及制圖模塊的顯示效果同樣其作用。
